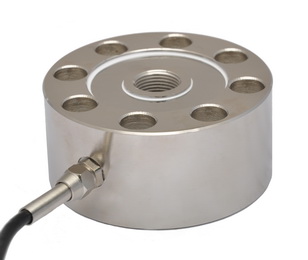

GB-LF系列轮辐式传感器说明书
一、特点与用途：
GB-LF系列轮辐式传感器该传感器采用轮幅式弹性体，具有低外形、抗偏载、精度高、强度好等特点。广泛用于工业系统中力的测量和天车称、轨道衡、料斗称等各种电子自动称量系统中。
二、技术参数：见下表
| 参数 | 单位 | 技术指标 |
| 灵敏度 | mV/V | 2.0±0.01 |
| 非线性 | ≤ %F·S | ±0.03 |
| 滞后 | ≤ %F·S | ±0.03 |
| 重复性 | ≤ %F·S | ±0.03 |
| 蠕变 | ≤ %F·S / 30min | ±0.03 |
| 零点输出 | ≤ %F·S | ±1 |
| 零点温度系数 | ≤ %F·S / 10℃ | ±0.03 |
| 灵敏度温度系数 | ≤ %F·S / 10℃ | ±0.03 |
| 工作温度范围 | ℃ | -20℃ ~ +80 ℃ |
| 输入电阻 | Ω | 380±2Ω |
| 输出电阻 | Ω | 350±2Ω |
| 安全过载 | %F·S | 150%F·S |
| 绝缘电阻 | MΩ | ≥5000 MΩ（50 VDC） |
| 推荐激励电压 | V | 10V ~ 15V |
三、外形尺寸：
| 量程 | H | h | Ø1 | Ø2 | Ø3 | Ø4 | M |
| 200～500kg | 34 | 7 | 74 | 62 | 8-￠5 | 8-￠8.5 | 16×1.5 |
| 1T～5T | 44 | 9 | 95 | 74 | 8-￠14 | 8-￠9 | 20×1.5 |
| 10t～25t | 65 | 10.5 | 125 | 102 | 8-￠14 | 8-￠9 | M32×1.5 |
| 30～50t | 57.6 | 16 | 143 | 117 | 8-￠17 | 8-￠10.5 | M40×1.5 |
| 100t | 83 | 18 | 200 | 162.6 | 8-￠20 | 8-￠13 | M64×3 |
